Каждый, кто хоть раз пытался собрать сводную информационную модель крупного промышленного или гражданского объекта, знаком с этим чувством беспомощности. Вы собираете BIM-модель из разных отделов: технологи прислали тяжелый файл из одной программы, строители - из другой, электрики - из третьей. Компьютер начинает шуметь кулерами, заполняет всю оперативную память и в итоге зависает намертво.
Мы привыкли думать о BIM-моделировании как о манипуляциях с «тяжелыми файлами». Но что, если файлы вообще не нужны? В этой статье мы разберем, как система "CADLib Модель и Архив" ломает привычный стереотип, превращая проектирование и эксплуатацию в работу с базами данных, и почему это решение меняет правила игры в эпоху обязательного перехода на BIM.
Технологический сдвиг: Модель как СУБД, а не набор файлов
Главная проблема классических BIM-платформ - файлоцентричность. Чтобы посмотреть изменения, вам нужно переслать файл, открыть его, дождаться прорисовки геометрии. Если объект - это нефтеперерабатывающий завод или крупный жилой комплекс со всей инфраструктурой, вес файлов исчисляется гигабайтами.
CADLib Модель и Архив работает принципиально иначе. Под капотом системы находится не файловое хранилище, а полноценная СУБД (MS SQL Server или PostgreSQL).
Как это устроено?
Когда проектировщик выгружает свою часть работы в CADLib, система «разбирает» модель на атомы. Стены, трубы, задвижки, кабели - все это превращается в строчки таблиц с координатами, геометрическими параметрами и атрибутами. Когда вы открываете CADLib, чтобы посмотреть на сводную модель, программа не скачивает проект целиком. Она работает как умный стриминг: подгружает из базы данных только те элементы, которые физически попадают в ваш сектор обзора прямо сейчас. Вы поворачиваете камеру - система мгновенно добирает нужные строчки из СУБД. Результат? Огромный завод можно крутить и анализировать на обычном офисном ноутбуке без задержек.
Невидимые коллизии: Ищем ошибки эргономики до того, как залит бетон

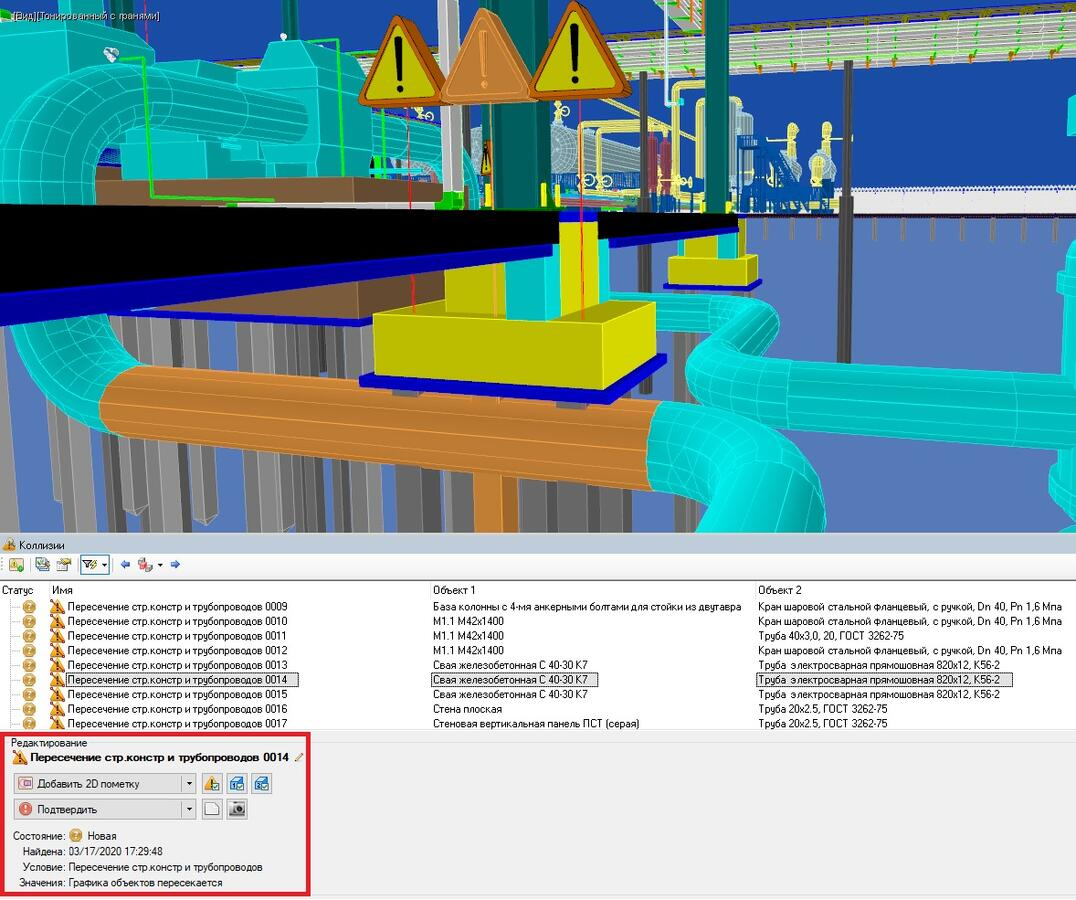

Обычно под проверкой на коллизии понимают банальное геометрическое пересечение: «труба врезалась в балку». Это полезно, но это лишь вершина айсберга. Настоящие проблемы начинаются на этапе монтажа и эксплуатации, и CADLib умеет искать так называемые интеллектуальные и эргономические коллизии (клиренсы).
Представьте ситуацию: геометрически всё чисто, труба идет рядом со шкафом автоматики, пересечений нет. Но на строительной площадке выясняется, что дверца шкафа не может открыться полностью - ей мешает та самая труба. Или другой пример: к задвижке высокого давления невозможно подойти с гаечным ключом, потому что проектировщик не заложил нормативное расстояние для обслуживания.
В CADLib заложены алгоритмы, которые проверяют не просто пересечения, а зоны обслуживания:
- Достаточно ли пространства перед щитовыми?
- Соблюдены ли минимальные клиренсы между горячими трубопроводами и кабельными лотками?
- Есть ли технологические проходы для персонала?
Система подсвечивает эти ошибки на стадии цифрового двойника, сохраняя миллионы тенге, которые иначе ушли бы на демонтаж и переделку «по живому».
Интерактивный мост: Оживляем «кладбище документов»
Архив проектной документации в крупных компаниях часто напоминает цифровое кладбище: тысячи папок с PDF-чертежами, сканами, спецификациями и актами. Найти связь между конкретной деталью на чертеже и реальным объектом на площадке - задача на несколько часов.

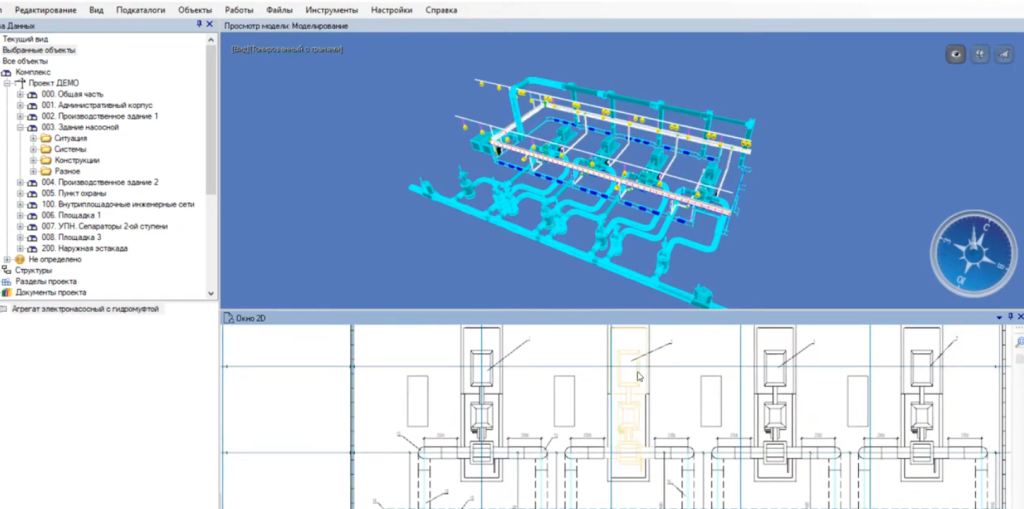

CADLib решает эту проблему через двусторонний интерактивный мост между 2D и 3D
[ 2D-Чертеж / PDF-Схема ] <--- Мгновенный переход ---> [ Точный элемент в 3D-модели ]
Вы открываете технологическую схему в архиве, кликаете на обозначение насоса - и система автоматически разворачивает 3D-модель, приближает камеру к этому насосу и подсвечивает его. Это работает и в обратную сторону: клик по элементу в модели показывает всю связанную с ним исполнительную документацию, сертификаты и историю изменений. Для службы авторского надзора или специалистов по эксплуатации это превращает архив из набора документов в интерактивную карту объекта.
4D и 5D: Как увидеть график строительства во времени
Сухие графики в MS Project или другом редакторе сложны для восприятия инвесторами или смежными отделами. CADLib позволяет объединить календарный план со сводной 3D-моделью, превращая стройку в интерактивное кино.
Каждому элементу модели присваивается статус и дата монтажа. В результате руководство получает визуализацию хода работ:
- Зеленый цвет - объект построен в срок.
- Желтый цвет - монтаж ведется прямо сейчас.
- Красный цвет - критическое отставание от графика.
Вместо чтения многостраничных отчетов достаточно запустить «видео-облет» модели, чтобы наглядно увидеть, на каком этапе застрял проект и где именно простаивают субподрядчики.
Реальный взгляд: К чему нужно быть готовым при внедрении?
Было бы нечестно говорить, что CADLib - это магия, которая работает сама по себе. Это мощный промышленный инструмент, требующий дисциплины:
- Жесткие требования к культуре моделирования. Если проектировщики привыкли отдавать «мусорную» геометрию без заполненных атрибутов (наименования, марки, давления, материала), CADLib не сможет сотворить чудо. База данных будет пустой, а значит, автоматические отчеты и спецификации не соберутся.
- Роль BIM-менеджера. Систему необходимо администрировать: настраивать профили импорта, прописывать правила проверки коллизий под конкретные стандарты компании (включая жесткие требования национальных нормативов, таких как СН РК и СП РК).
Заключение
Переход на технологии информационного моделирования - это не просто дань моде или выполнение регуляторных требований. Это способ перестать терять деньги на стыке между проектированием, строительством и эксплуатацией.
CADLib Модель и Архив переводит работу с BIM на уровень управления данными. Когда вместо разрозненных файлов компания получает единую, быструю и сквозную базу данных по всему объекту, «цифровой двойник» начинает приносить реальную прибыль, защищая проект от человеческого фактора на всех этапах его жизни.
